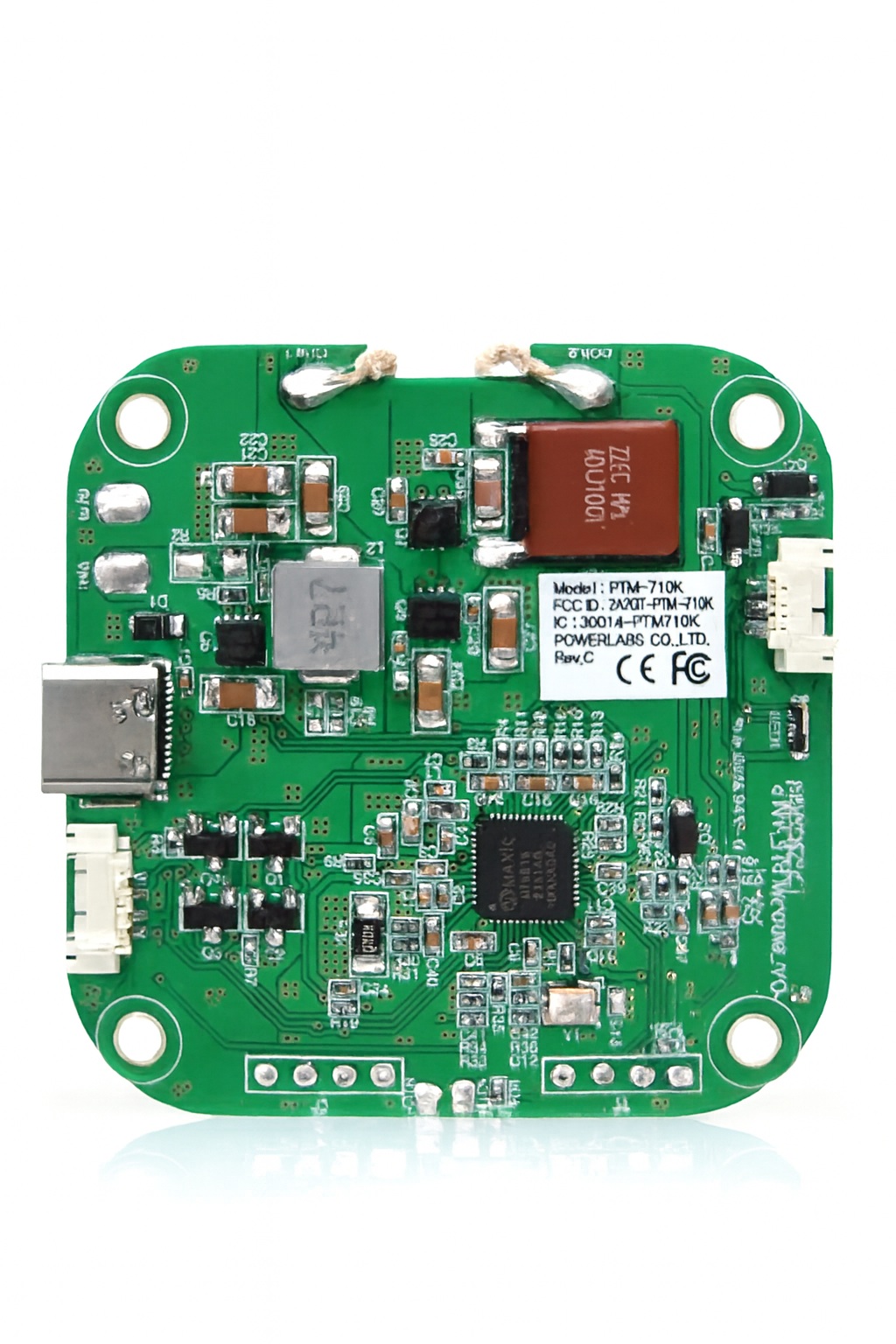

PTM-710K (WPC 1.2.4 / EPP)

PTM-710K
(WPC 1.2.4 / EPP)

PTM-710K (WPC 1.2.4 / EPP)
√ Max. 15W 무선 충전 지원
√ 카지노 게임 적용
√ 일상 생활 환경에서 지속적인 이용 유도
√ 차량용 무선 충전 거치대
√ 차량시동이 꺼진 후 전원이 차단되면 자동으로 그립이 열리는 ‘Auto Eject’ 기능 탑재 / Auto Eject 원천 특허 보유
√ 자체 브랜드 AXL 차량용 무선충전 거치대
목록으로

제품 사양

입력 전압 (정상) 5.0V / 9.0V / 12V
입력 전류 (최대) 1.67A @ 12V
입력 소스 1) DC 입력 지원
2) USB-QC 지원
3) USB-PD 지원
출력 전력 5W @5V / 9W @9V / 10W @12V (WPC)
동작 주파수 127.7 ± 1kHz
충전 영역 X : -8mm ~ +8mm
Y : -8mm ~ +8mm
Z : +5mm ~ +10mm
*Condition : IDT P9221 EVM Receive
효율 Over 65% @ 10W
동작 온도 범위 -30°C ~ +60°C
보관 온도 범위 -40°C ~ +85°C
크기 / 무게 PCB Size : 50mm x 50mm x 1mm
Coil Ass’y Size :50Φ, 3T
Weight : 24g

코일 사양

인덕턴스 6.3uH ± 10% (f=100 kHz 1.0Vms)
직류 저항 Max 0.08 Ω
치수 Refer to the drawing

적용사례

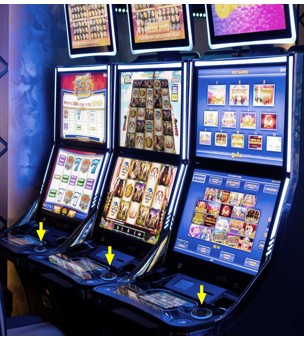

CASE 1 카지노 게이밍
  • √ Max. 15W 무선 충전 지원
  • √ 카지노 게임 체류시간 및 몰입도 증가
  • √ 일상 생활 환경에서 지속적인 이용 유도
자사브랜드 - 차량용 무선충전 거치대.jpg
CASE 2 차량용 무선충전 거치대
  • √ 15W 무선충전 지원
  • √ 차량용 무선충전 거치대
  • √ 차량시동이 꺼진 후 전원이 차단되면 자동으로 그립이 열리는 ‘Auto Eject’ 기능 탑재
  • √ 자체 브랜드 AXL 차량용 무선충전 거치대​

상세 설명

√ Max. 15W 무선 충전 지원

√ 카지노 게임 적용

√ 일상 생활 환경에서 지속적인 이용 유도

√ 차량용 무선 충전 거치대

√ 차량시동이 꺼진 후 전원이 차단되면 자동으로  그립이 열리는 ‘Auto Eject’ 기능 탑재 / Auto Eject 원천 특허 보유

√  자체 브랜드 AXL 차량용 무선충전 거치대
